مجموعه کلهگاوی تراکتور PSNT

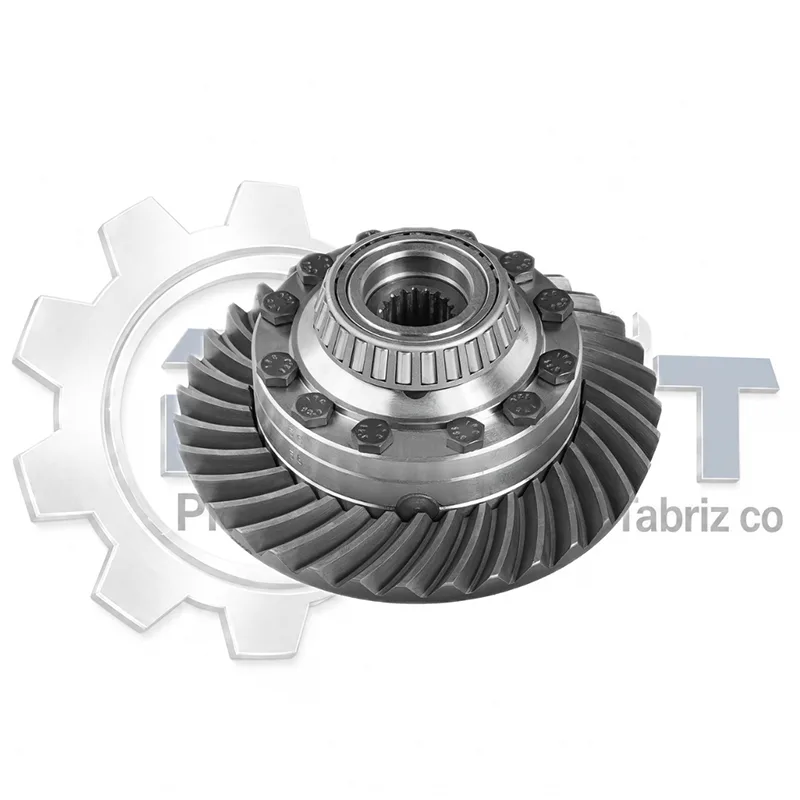

مجموعه کلهگاوی و کرانویل پینیون هایپوئید تراکتور PSNT، سیستم انتقال قدرت نهایی اکسل عقب است که گشتاور خروجی گیربکس را با زاویه ۹۰ درجه و با بالاترین راندمان مکانیکی به محور چرخ‌های محرک هدایت می‌نماید.
ویژگی‌های ساخت و تکنولوژی دنده‌تراشی:
کنترل کیفی و تنظیمات کارخانه‌ای:
هر ست کلهگاوی با رولبرینگ‌های مخروطی درجه‌یک مونتاژ گردیده و میزان لقی مجاز (Backlash) بین ۰.۱۵ تا ۰.۲۲ میلی‌متر و پری‌لود رولبرینگ‌ها دقیقاً با گشتاورسنج‌های کالیبره تنظیم می‌گردد.
قطعات و اجزای تشکیل‌دهنده این مجموعه (BOM) 2
لیست تفکیکی قطعات یدکی این سیستم با امکان استعلام جداگانه هر قطعه
مشخصات فنی و مهندسی
| نوع هندسه دندانه‌ها | مخروطی مارپیچ هایپوئید به روش گلیسون (Gleason) |
| آلیاژ کرانویل و پینیون | فولاد سمانتاسیون DIN 1.7147 (20CrMo4) فورج شده |
| لقی مجاز دندانه‌ها (Backlash) | ۰.۱۵ الی ۰.۲۲ میلی‌متر (تنظیم دقیق کارخانه‌ای) |
| سختی سطحی پس از کربورایزینگ | 60 - 64 HRC با مقاومت فوق‌العاده در برابر سایش |
| تست الگوی تماس (Contact Pattern) | آزمون ۱۰۰٪ با خمیر پیگمنت تحت بار گشتاوری |
| بلبرینگ‌های نشیمنگاه | رولبرینگ مخروطی سنگین صنعتی مقاوم به بارهای محوری |
| کاربرد ماشین‌آلات | اکسل عقب تراکتورهای زراعی، صنعتی و باربر سنگین |
